4과목 : 전기위험방지기술



<감전 위험 방지 조치 사항>

가. 방책설치
나. 활선작업용 기구 사용
다. 절연용 방호구 설치
라. 감시인을 두고 작업을 감시



<고압선로의 활선근접작업>

활선근접작업시 머리위 30cm 신체 좌우 및 발아래는 60cm 이상 이격하여 작업해야 안전하다고 보고 별도의 방호조치나 보호조치를 생략할 수 있다.



<바이메탈과 퓨즈>

2015년05월31일 기출문제 : 온도조절용 바이메탈롸 온도 퓨즈가 회로에 조합되어 있는 다리미를 사용한 가정에서 화재가 발생했다. 다리미에 부착되어 있던 바이메탈과 온도퓨즈를 대상으로 화재사고를 분석하려 하는데 논리기호를 사용하여 표현 하고자 한다. 어느 기호가 적당하겠는가? (단, 바이메탈의 작동과 온도 퓨즈가 끊어졌을 경우를 0, 그렇지 않을 경우를 1이라 한다.)

풀이 :

우선적으로 바이메탈, 퓨즈 "둘 다" 제 기능을 하지 못해야 화재 발생한다.

문제에서 (단, 바이메탈의 작동과 온도 퓨즈가 끊어졌을 경우를 0, 그렇지 않을 경우를 1이라 한다.)는 부분은 둘다 끊어지면 0 둘다 붙이면 1 즉 and게이트를 말함. 조건에서 답이나왔네요.



<표면전위 공식>

대전물체의 표면전위 Vs, 대전물체와 검출전극간의 정전용량을 C1, 검출전극과 대지간의 정전용량을 C2, 검출전극의 전위를 Ve

CV=const.
대전물체 : 검출전극이랑만 상호작용
검출전극 : 대전물체와 대지와 상호작용
V_s*C_1 = V_e*(C_1+C_2) = const.
V_s = V_e*(C_1+C_2)/C_1



<기구 동작시 아크가 생길 때 가연성 물체와의 거리>_고1,특고2

2013년03월10일 기출문제 : 일반적으로 고압 또는 특고압용 개폐기ㆍ차단기ㆍ피뢰기 기타 이와 유사한 기구로서 동작시에 아크가 생기는 것은 목재의 벽 또는 천장 기타의 가연성 물체로부터 각각 몇 [m]이상 떼어 놓아야 하는가?

풀이 : 고압용 1.0[m]이상, 특고압용 2.0[m]이상



<정전기 방전에 의한 화재 및 폭발 발생>

2015년03월08일 기출문제 : 정전기 방전에 의한 화재 및 폭발 발생에 대한 설명으로 틀린 것은?

풀이 :

정전기 방전에너지가 어떤 물질의 최소착화에너지보다 크게 도면 화재, 폭발이 일어날 수 있다.

부도체가 대전되었을 경우에는 정전에너지보다 대전 전위 크기에 의하여 화재, 폭발이 결정된다.

대전된 물체에 인체가 접근했을 때 전격을 느낄 정도이면 화재, 폭발의 가능성이 있다.

는 맞는데 다른거 하나는 불확실해서 안씀.



<인체 피부의 전기저항에 영향을 주는 주요 인자>_부위,시간,면적,전압,주파수

1. 통전경로(접촉부위)
2. 접촉전압(인가전압)
3. 통전시간
4. 주파수
5. 피부의 접촉면적





5과목 : 화학설비위험방지기술



<분진 폭발>⭐⭐⭐

폭발한계 내에서 분진의 휘발성분이 많을수록 폭발하기 쉽다.

분진이 발화 폭발하기 위한 조건은 가연성, 미분상태, 공기 중에서의 교반과 유동 및 점화원의 존재이다.

폭발한계는 입자의 크기, 입도분포, 산소농도, 함유 수분, 가연성가스의 혼입 등에 의해 같은 물질의 분진에서도 달라짐.



<분진폭발과 가스폭발 비교>

구분	가스폭발(기체)	분진폭발(고체)
최초폭발, 연소속도, 폭발압력	크다	작다
2차, 3차 연쇄폭발현상	없다	있다
발화에너지, 발생에너지, 파괴력	작다	크다
일산화탄소 발생률	작다	크다



<인화성액체의 정의>

산업안전보건법상 유해인자의 분류기준에서 화학물질의 분류 중 인화성액체란 표준압력(101.3kPa)에서 인화점이 60도 이하인 액체



<제266조(차단밸브의 설치 금지)>

사업주는 안전밸브등의 전단ㆍ후단에 차단밸브를 설치해서는 아니 된다. 다만, 다음 각 호의 어느 하나에 해당하는 경우에는 자물쇠형 또는 이에 준하는 형식의 차단밸브를 설치할 수 있다.

1. 인접한 화학설비 및 그 부속설비에 안전밸브등이 각각 설치되어 있고, 해당 화학설비 및 그 부속설비의 연결배관에 차단밸브가 없는 경우

2. 안전밸브등의 배출용량의 2분의 1 이상에 해당하는 용량의 자동압력조절밸브(구동용 동력원의 공급을 차단하는 경우 열리는 구조인 것으로 한정한다)와 안전밸브등이 병렬로 연결된 경우

3. 화학설비 및 그 부속설비에 안전밸브등이 복수방식으로 설치되어 있는 경우

4. 예비용 설비를 설치하고 각각의 설비에 안전밸브등이 설치되어 있는 경우

5. 열팽창에 의하여 상승된 압력을 낮추기 위한 목적으로 안전밸브가 설치된 경우

6. 하나의 플레어 스택(flare stack)에 둘 이상의 단위공정의 플레어 헤더(flare header)를 연결하여 사용하는 경우로서 각각의 단위공정의 플레어헤더에 설치된 차단밸브의 열림ㆍ닫힘 상태를 중앙제어실에서 알 수 있도록 조치한 경우



<폭발한계의 하한값과 상한값 계산>

2019년08월04일 기출문제 : 공기 중에서 이황화탄소(CS2)의 폭발한계는 하한값이 1.25vol%, 상한값이 44vol%이다. 이를 20℃ 대기압하에서 mg/L의 단위로 환산하면 하한값과 상한값은 각각 약 얼마인가? (단, 이황화탄소의 분자량은 76.1 이다.)

풀이 :

STP 조건, 즉 0℃, 1기압(atm)에서, 기체 분자의 종류에 상관없이, 모든 기체 1몰의 부피는 22.4 리터.

이상기체 방정식 PV = nRT 에서 부피 V는 절대온도 T에 비례. (0℃ 는 약 273도 K)
22.4 : V = 273 : (273+20) 이므로 V = 22.4 * (273+20) / 273 = 24.04L
이황화탄소 L당 무게는 76.1/24.04 = 3.165g/L = 3165mg/L
하한값 : 3165 * 1.25 % = 39.56

상한값 : 3166 * 44% = 1392.6



<가스의 최대 연소속도를 결정하는 함수>

공급되는 공기량(공기를 받아들이는 배관의 지름, 유속 등등 공기량에 관련된 것들.)

연소공학에 대한 블로그 : https://rtocare.tistory.com/entry/%EC%97%B0%EC%86%8C%EA%B3%B5%ED%95%99-2

연소공학



<유해.위험설비의 설치.이전 또는 주요 구조부분의 변경 공사시 공정안전보고서의 제출 시기> : 착공 30일 전까지 제출



<위험물, 산화성물질>⭐⭐⭐

위험물안전관리법 시행령 [별표 1] 위험물 및 지정수량(제2조 및 제3조관련)_산가자인자산
제1류 산화성고체 : KNO3(질산염류), NH4CIO3(염소산염류),
제2류 가연성고체 : P4S3(황화린)
제3류 자연발화성물질 및 금수성물질
제4류 인화성액체
제5류 자기반응성물질
제6류 산화성액체   HNO3(질산)

"산업안전보건기준에 관한 규칙 [별표 1] 위험물질의 종류"에도 산화성/인화성 물질이 구분되어 있다._폭물산인인부독
1. 폭발성 물질 및 유기과산화물
2. 물반응성 물질 및 인화성 고체 : P4S3(황화린)
3. 산화성 액체 및 산화성 고체  : KNO3(질산염류), NH4CIO3(염소산염류), HNO3(질산)
4. 인화성 액체
5. 인화성 가스
6. 부식성 물질
7. 급성 독성 물질



<독성 가스>

숫자가 작을수록 위험.

CO 일산화탄소 : 30ppm
NH3 암모니아 : 25ppm

COCl2 포스겐 : 0.1ppm (질식성유독가스로 염화 카르보닐이라고도 부름)





6과목 : 건설안전기술



<토석붕괴 방지방법>

활동의 가능성이 있는 토석은 제거한다.

말뚝(강관, H형강, 철근콘크리트)을 박아 지반을 강화시킨다.

활동에 의한 붕괴를 방지하기 위해 비탈면, 법면의 하단을 다진다.

지표수가 침투되지 않도록 배수시키고 지하수위 저하를 위해 수평보링을 하여 배수시킨다.



<어스앵커 최소길이>??모름

2004년05월23일 기출문제 : 설계하중P=30,000kgf을 견딜 수 있는 어스앵커(Earthanchor)의 최소길이는? (단, 안전율:Fs=1.5, 앵커체 직경:D=12cm, 앵커체와 지반과의 마찰저항응력:τu=2.0kgf/cm2)

정답 : 약 597cm



<흙막이지보공 정기점검시 즉시보수 사항>_부부긴침

제347조(붕괴 등의 위험 방지) ① 사업주는 흙막이 지보공을 설치하였을 때에는 정기적으로 다음 각 호의 사항을 점검하고 이상을 발견하면 즉시 보수하여야 한다.

1. 부재의 손상ㆍ변형ㆍ부식ㆍ변위 및 탈락의 유무와 상태

2. 버팀대의 긴압(緊壓)의 정도

3. 부재의 접속부ㆍ부착부 및 교차부의 상태

4. 침하의 정도

② 사업주는 제1항의 점검 외에 설계도서에 따른 계측을 하고 계측 분석 결과 토압의 증가 등 이상한 점을 발견한 경우에는 즉시 보강조치를 하여야 한다.

https://www.law.go.kr/%EB%B2%95%EB%A0%B9/%EC%82%B0%EC%97%85%EC%95%88%EC%A0%84%EB%B3%B4%EA%B1%B4%EA%B8%B0%EC%A4%80%EC%97%90%EA%B4%80%ED%95%9C%EA%B7%9C%EC%B9%99/%EC%A0%9C347%EC%A1%B0

산업안전보건기준에관한규칙



<달비계 작업발판의 폭>_최소 40 cm 이상



<제43조(개구부 등의 방호 조치)>

① 사업주는 작업발판 및 통로의 끝이나 개구부로서 근로자가 추락할 위험이 있는 장소에는 안전난간, 울타리, 수직형 추락방망 또는 덮개 등(이하 이 조에서 "난간등"이라 한다)의 방호 조치를 충분한 강도를 가진 구조로 튼튼하게 설치하여야 하며, 덮개를 설치하는 경우에는 뒤집히거나 떨어지지 않도록 설치하여야 한다.

이 경우 어두운 장소에서도 알아볼 수 있도록 개구부임을 표시해야 하며, 수직형 추락방망은 「산업표준화법」 제12조에 따른 한국산업표준에서 정하는 성능기준에 적합한 것을 사용해야 한다





<달비계의 안전계수>_로10체5
달기와이어로프 및 달기강선의 안전계수 = 10 이상
달기체인 및 달기후크의 안전계수 = 5 이상



<양중기 와이어로프의 안전계수>_사람10, 직접5, 훅3, 외4
근로자가 탑승하는 운반구를 지지하는 경우 : 10 이상
화물의 하중을 직접 지지하는 경우 : 5 이상
훅, 샤클, 클램프, 리프팅 빔의 경우 : 3 이상
상기 조건 외의 경우 : 4 이상



<말비계 조립시 준수사항>

지주부재와 수평면의 기울기를 75도 이하로 하고, 지주부재와 지주부재 사이를 고정시키는 보조부재를 설치할 것.

말비계 높이가 2m를 초과하는 경우, 작업발판의 폭을 40cm이상으로 할 것.

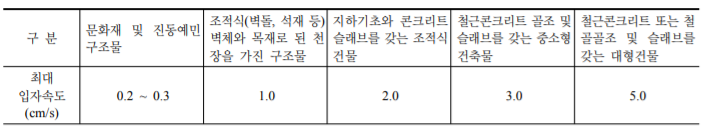

<발파허용진동치 규제 기준>

구분	유적, 문화재, 컴퓨터 시설물	주택, 아파트	상가	철근콘크리트 건물 및 공장
진동치(cm/sec)	0.2	0.3~0.5	1	1~5

보안물건의 종류에 따른 발파진동 허용기준.pdf

0.93MB



<제177조(싣거나 내리는 작업)>

사업주는 차량계 하역운반기계등에 단위화물의 무게가 100킬로그램 이상인 화물을 싣는 작업(로프 걸이 작업 및 덮개 덮기 작업을 포함한다. 이하 같다) 또는 내리는 작업(로프 풀기 작업 또는 덮개 벗기기 작업을 포함한다. 이하 같다)을 하는 경우에 해당 작업의 지휘자에게 다음 각 호의 사항을 준수하도록 하여야 한다.
1. 작업순서 및 그 순서마다의 작업방법을 정하고 작업을 지휘할 것
2. 기구와 공구를 점검하고 불량품을 제거할 것
3. 해당 작업을 하는 장소에 관계 근로자가 아닌 사람이 출입하는 것을 금지할 것
4. 로프 풀기 작업 또는 덮개 벗기기 작업은 적재함의 화물이 떨어질 위험이 없음을 확인한 후에 하도록 할 것



<다리건설공사 유해위험방지계획서 기준>

2021년05월15일 기출문제 : 산업안전보건법령에 따른 건설공사 중 다리건설공사의 경우 유해위험방지계획서를 제출하여야 하는 기준으로 옳은 것은?

정답 : 최대 지간길이가 50m 이상인 다리의 건설등 공사



<공정율에 따른 안전관리비 사용기준>_55,77,99

공정률 50%이상 70% 미만인 경우 안전관리비의 50%이상 사용
공정률 70%이상 90% 미만인 경우 안전관리비의 70%이상 사용
공정률 90%이상인 경우 안전관리비의 90%이상 사용



<낙하물 위험방지 조치>_3, 10 ,2~30

1.높이가 3m이상인 장소로서 투하설비를 설치하거나 감시인 배치
2.낙하물방지망은 높이 10m 이내마다 설치
4.낙하물방지망의 수평면과의 각도는 20~30°유지한다
